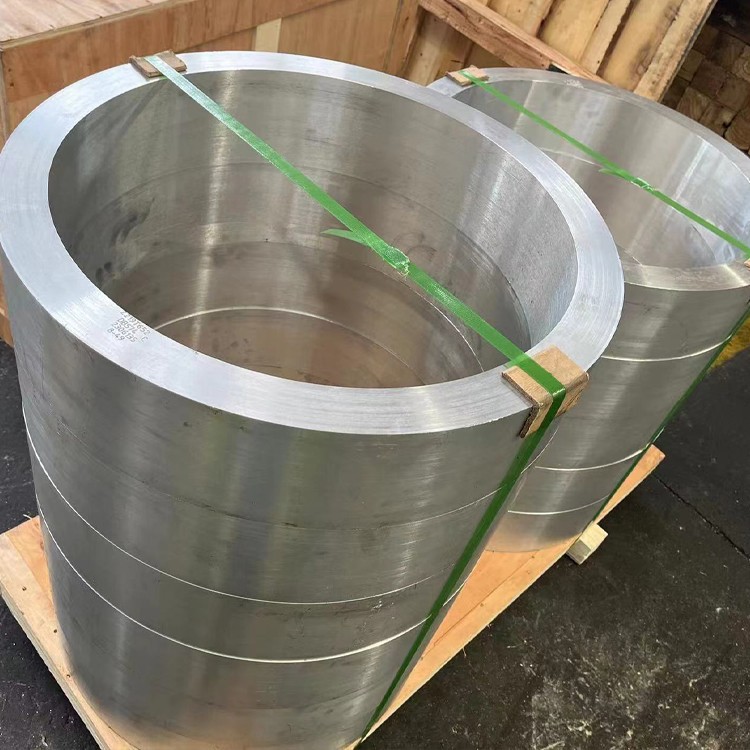

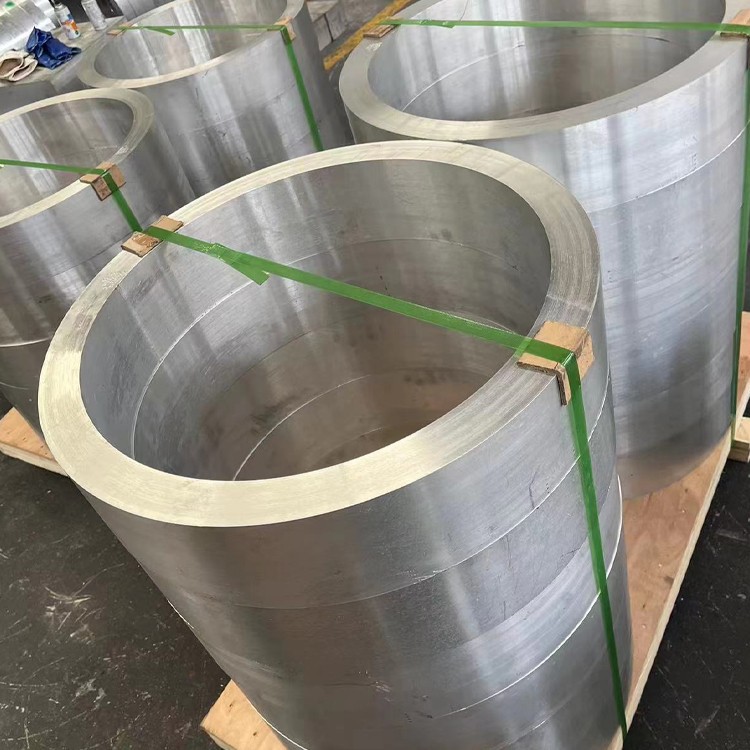

2A12 alumiiniumist sepistatud toru kosmoseks

2A12 alumiiniumist sepistatud toru on valmistatud 2A12 alumiiniumisulamist, mida iseloomustab selle kõrge tugevus ja kõvadus . See sulam võib oma mehaanilisi omadusi veelgi paremaks muuta . tänu oma suurepärastele mehaanilistele omadustele {8 erinevaid, 2A12 alumium, 2A12 alumium -seos, 2A12 alumiiniumide tõttu ..

Küsi pakkumist

1. materiaalne kompositsioon ja kosmose sepistamise protsess

2A12 (AA2124) kosmosekvaliteediga sepistatud torud vastavad AMS 4157, ASTM B247 ja MIL-T-9046 spetsifikatsioonidele, mis on formuleeritud optimaalse tugevuse ja kaalu suhte jaoks lennukriitilistes komponentides:

Sulami keemia:

Vask (Cu): 3.8-4.9% (esmane tugevdamine)

Magneesium (mg): 1.2-1.8% (sademete kõvenemine)

Mangaan (mn): 0.30-0.9% (terade viimistlus)

Alusmaterjal:

Alumiinium (AL): suurem või võrdne 92,5% (saldo)

Kontrollitud lisandid:

Raud (Fe): vähem või võrdne maksimaalselt 0,30%

Räni (SI): vähem või võrdne 0,50% maksimaalselt

Tsink (Zn): vähem või võrdne 0,25% maksimaalselt

Titaan (TI): väiksem või võrdne maksimaalselt 0,15%

Täpne sepistamise protokoll:

Eeltoojendamine: 390-430 kraad argoonikilbi all

Isotermiline sepistamine: 350-400 kraad ± 10 kraad

Vähendamise suhe: 5: 1 miinimum

Tüve kiiruse juhtimine: 0.1-3 sec⁻⁻

Teravilja vooli joondamine: pikisuunaline ± 5 kraadi kõrvalekalle

Vajutage nõuded: 12, 000-40, 000 tonn hüdrauliline

Pärast termilist konditsioneerimist: stressi võrdsustamine 250 kraadi juures /2hr

Sertifitseeritud NADCAP AC7102 -le kosmose võltsimiseks koos täieliku digitaalse jälgitavusega AS9100 standardite kohta .

2. mehaaniline jõudlus lennunduse teenuses

Omand	Sepistatud T6 tuju	Välja pressitud lähtejoon	Kosmosestandard
Ülim tõmbetugevus	440-470 mpa	400-430 mpa	ASTM E8
Saagikuse tugevus (RP0,2)	290-330 mpa	260-290 mpa	ASTM E8
Pikenemine (%)	10-15%	7-12%	ASTM E8
Luumurdude sitkus Kic	38 MPA√m	32 mpa√m	ASTM E399
Väsimustugevus (10⁷)	145 MPA	120 MPa	ASTM E466
Kokkusurutugevus	420 MPA	380 MPa	ASTM E9
Stressi rebenemine (100 tundi/100 kraadi)	180 MPA	150 MPa	ASTM E139
Kandetugevus	620 MPA	570 MPa	ASTM E238

Superior anisotroopia suhe (l/t =0.85) annab 18-22% kõrgema ristitugevuse versus tavapärased väljapressimised tiibade rakendustes .

3. kuumtöötlus ja mikrostrukturaalne kontroll

Kosmose T6 ravi:

Lahendusravi: 1-2 tundide jaoks 495 kraadi ± 5 kraadi

Atmosfääri juhtimine:<20ppm oxygen

Kahendamine: polüvinüülpürolidooni lahus (40% CONC)

Quench rate: >170 kraad /sek tuumast

Stabiliseerimine: -55 kraad krüogeenne hoidmine/3HR

Vananemine: 190 kraad /12hr + 160 kraad /10hr dupleks vananemine

Mikrostruktuuriomadused:

Tera suurus: ASTM 8-9 (10-20 μm)

Sademete struktuur: s '(al₂cumg) faas domineeriv

Tekstuuri intensiivsus: 3.0-4.5 juhuslikud kordajad

Dislokatsiooni tihedus: 8 × 10⁰/cm²

Faasijaotus:

Al₂cu osakesed: 0.3-0.8 μm

Al₂cumg osakesed: 20-50 nm

Ümberkristallimine:<5%

4. lennunduse ja kosmoseklassi mõõtmete täpsus

Parameeter	Standardvahemik	Lennukriitiline tolerants	Spetsiaalsed konfiguratsioonid
Välimine läbimõõt	20-450 mm	± 0,02% OD	Elliptilised ristlõiked
Seinapaksus	1.5-25 mm	± 3 massiprotsenti	Muutuvad paksuse seinad
Pikkus	1-10 m	+0/-0.8 mm	Kuni 15 m sektsiooni
Ovaalsus	Vähem või võrdne 0,4%	Vähem või võrdne 0,15% ajamite puhul	-
Sirge	0,5 mm/m	0,1 mm/m (hüdraulilised jooned)	-
Seinajooks	Väiksem või võrdne 0,3% tir	Vähem kui 0,1% TIR (kütusesüsteemid)	-

Kosmose tootmise meetodid:

Spin sepistamine õhukese seina sektsioonide jaoks

Mandri voolu moodustamine

Isotermiline ajakirjandus

Rõnga rullitud ääriku integreerimine

Superplastiline vorm keerukate kujude jaoks

5. keskkonna vastupidavus lennutingimustes

Keskkond	Jõudluse hinnang	Lagunemismõõdikud	Leevendussüsteemid
Kõrguse jalgrattasõit	Suurepärane	<0.001% dimensional change	Passiivsus AMS 2470 kohta
Hüdrauliline vedelik	Klass A	0,05 mm aastas erosioon	Plasma elektrolüütiline oksüdatsioon
Reaktiivkütuse keelekümblus	Hea	Kaalutõus<0.5 mg/cm²/yr	Elektrolentse nikliplaatimine
Termiline jalgrattasõit	Suurepärane	ΔCTE sobis komposiitidega	Astmelised termilised tõkked
Jäätumistingimused	Hea	Väsimuse deebet<8%	Jäävastased katted

Pinna suurendamine:

Kroomhappe anodeerimine: 8-15 μm paksus

TIODIZE®-ravi: tahkefilmi määrdeaine

Hvof wc -10 CO: 1200 HV50 kaitset

Hermeetiline tihendus: auruga ladestatud SiO₂ kihid

6. kosmosekomponentide töötlemine

Operatsioon	Tööriistade spetsifikatsioon	Parameetrid	Lennukite rakendused
Täpne igav	Teemantkattega karbiid	180-250 m/min, 0,05mm/rev	Maandumisvarustuse silindrid
5- telje jahvatamine	Nanokomposiit-sialni tööriistad	500-700 m/min	Tiibribi liitmikud
Relvapuurimine	Jahutusvedelikuga karbiid	30-50 m/min	Kütuse sissepritse rööpad
Lõime lihvimine	CBN -rattad	10-15 m/min	Mootori kinnitusniidid
Suusatamine	PCD vormi tööriistad	80-120 m/min	Hüdraulilised kollektorid

Töötlemise eelised:

Pinna viimistlus: RA 0.1-0.4 μm saavutatav

Krüotöö parandamine:

Tööriista elu: +250%

Jääkpinge: surveprofiil

EDM-i võime: stabiilne vask-häältega elektroodidega

Mõõtmete stabiilsus: ± 0,005 mm/m pärast töötlemist

7. kosmose liitumistehnoloogia

Hõõrde segamise parameetrid:

Tööriista disain: WC-CO keritud õlg

Pööramine: 600-900 p / min

Traverse: 80-200 mm/min

Alla jõud: 12-20 kn

Keevisõmbluse kvaliteet:

UTS tõhusus: 95% vanemate metall

Väsimus jõudlus: 90% baasmaterjal

Alternatiivsed liitumismeetodid:

Laserkiirte keevitamine:

Power: 4-6 kW

Kiirus: 2-5 m/min

Varjestus: heeliumgaasi kardin

Liimimine:

Epoksü polüimiidkiled: 25 MPa nihket 150 kraadi juures

Pinnaprept: soolgeeli töötlemine

Mehaaniline kinnitus:

Hi-lite® kaelarihmad: 160- ksi nihketugevus

Lockbolt Systems: 2000Hz suhtes vastupidav vibratsioon

8. füüsikalised omadused lennusüsteemide jaoks

Omand	Väärtustama	Kosmose olulisus
Tihedus	2,78 g/cm³	30% kergem kui titaan
CTE (20-150 kraad)	22,7 μm/m · kraad	Sobitatud süsinikukomposiitidega
Soojusjuhtivus	138 W/m·K	Avioonika jahutamise tõhusus
Elektrikindlus	44 nΩ·m	EMI varjestuse tõhusus
Elastne moodul	73 GPA	Wing Flexi optimeerimine
Summutusmaht	0.003	Vibratsiooni nõrgenemine
Magnet tundlikkus	0.72×10⁻⁶	Anduritega mittesekkumine
Krüogeenne sitkus (-196 kraad)	42 mpa√m	LH2/LOX süsteemi ühilduvus

9. kvaliteedi kinnitamine ja kosmose sertifitseerimine

Mittepurustav hindamine:

Faneeritud massiivi UT: 15MHz sondid (tuvastage 0,3 mm vead)

Röntgeni tomograafia: 5 μm vokseli eraldusvõime

Pöörisvoolu massiiv: 0,2 mm pragude tuvastamine

Termograafiline kontroll: 2μm pinnase eraldusvõime

Jääkpinge kaardistamine: XRD 10 μm kohaga

Sertifitseerimise testimine:

Väsimuste testimine: 10⁹ tsükli võime

Creep Testing: 10, 000 hr/150 kraadi

SCC Threshold: >120 MPa ASTM G47 kohta

Tuleohtlikkuse takistus: kaugele 25,853 nõuetele

Ülesanded:<1.0% TML, <0.1% CVCM per ESA ECSS

Tööstuse kinnitused:

AS9100 kosmose kvaliteedijuhtimine

Nadcap AC7117 NDE eriprotsess

Mil-f -83142 võltsimiste sertifitseerimine

EASA 21G tootmise heakskiit

Itari registreerimise vastavus

10. Aerospace'i rakendused

Esmane kosmose kasutamine:

Maandumismasina pöördemomendi lingid

Kopteri rootori võllid

Hüdraulilised ajamisilindrid

Raketi käivitamise kanistrid

Kosmoselaevade konstruktsioonikirjad

Reaktiivmootori kompressori korpused

Tiibklapi rajad

Lennujuhtimise ühendused

Pakend ja käitlemine:

Lämmastikuga puhastatud VCI fooliumipakkimine

Kuivatusainega juhitavad konteinerid

Mittemärgistav nailon troppide käitlemine

Puhtaruumi kokkupanekuprotokollid

AS6081 võltsitud kaitse
